コンセント

 ご覧になって役立つ記事が、1つでもあれば幸いです。

トリプルタップ(三口コンセント)

プラグにトラッキング火災を防止する、
絶縁カバー(黒)が付いているのが特徴ですね。
DSCF8719
DSCF8720
DSCF8729

ビデオブースター(映像分配器)の製作

DVDプレイヤーや、カラオケ装置などで、映像出力端子が1個しか
付いてなくても、複数台のディスプレイで、同時に見れるようになる、
分配器です。


コード類も収納できる、キャリーケースタイプにしました。
外形サイズ:約14 (W)× 15.5 (D) × 16 (H) cm
ケースには、ダイソーのCDキューブケースがピッタリでした。
ビデオブースターユニットを、インターネットで入手して、
ケースに5箇所、穴を開けて、取り付けました。
DSCF4768
DSCF4771DSCF4774

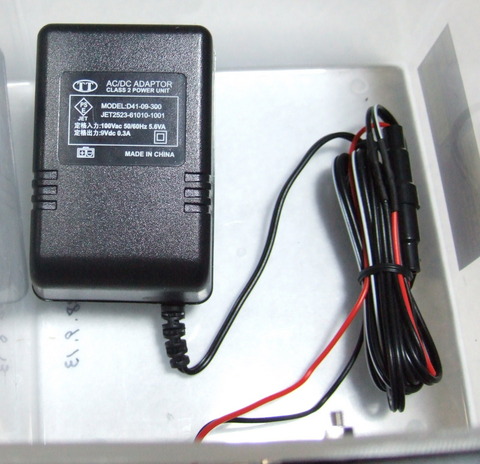

車載用のビデオブースターユニットなので、電源はDC12V。
不要になった、ACアダプタを活用しています。

DSCF4776
DSCF4778
DSCF4781
DSCF4786
2台のディスプレイ用にも使えるように、
AC電源には、三口コンセントを使います。

DSCF4788

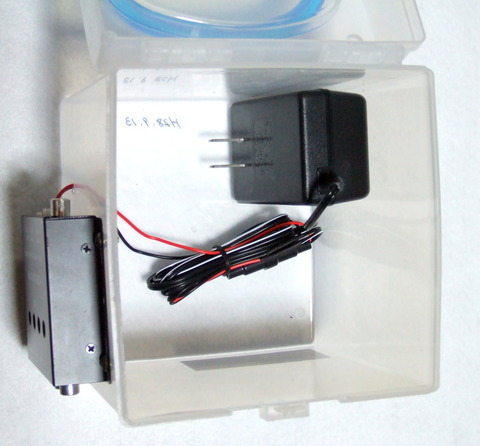

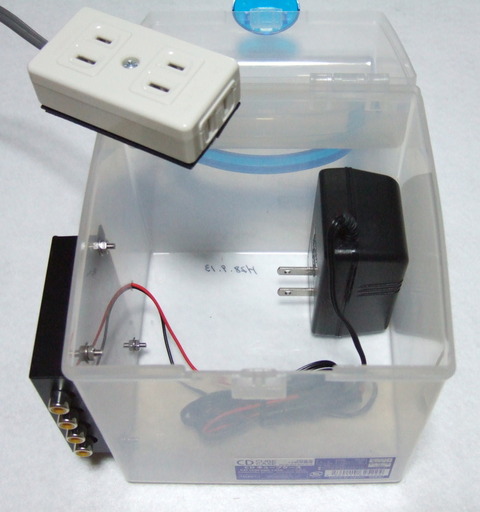

コンセントの裏側に、両面テープを貼り、ACアダプタを挿し込んで、
ケースの内底に貼り付けて固定します。

DSCF4789DSCF4803
これだけで、簡単に出来上がり~。

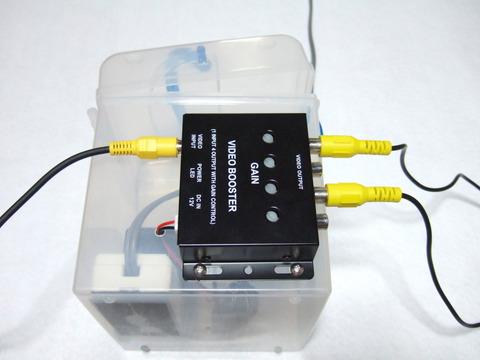

接続
(2台のディスプレイ接続)

DSCF4795
DSCF4791

収納
DSCF4804
DSCF4801
DSCF4807
提げた時の重心のバランスもちょうど良くて、バッチリでした。

角形引掛シーリングコンセントの修理

急に、蛍光灯器具のナツメ球が暗くなり、蛍光灯も点灯しなくなったので、
点検してみたところ、
角形引掛シーリングコンセントのボディの方の、
電極のバネが弱くなって、接触不良になっていること事が判明。

DSCF2392

ボディ
DSCF2391
DSCF2346
アダプタ
DSCF2361
アダプタ側の電極を良く磨いて、

DSCF2383
アダプタ側の電極に半田を、1 ~ 2mm盛って、解決しました。

L型プラグ縦・横(ACプラグ)

必要な人には、『 こういうのが、欲しかった 』 というような商品ですね。

ちなみに、90度ひねった、横タイプもあります。
横タイプは、電源タップのコンセント口が縦方向に並んでいる場合に、
有効です。
DSCF7946
DSCF7949

横タイプ
DSCF8119
DSCF8123

ACアダプタと(コンセント+定電圧回路)の一体化

当初の予定を変更し、更に小さい基板でコンデンサ1本を組み込むだけで、
精度が高く、放熱版も不要な、電源キットを使用する事にしました。
(基板自体が放熱版の役割をするようになっています)サイズ: 30 × 40mm
マイクアンプの負荷電流は、75mAなので、全く問題ありません。
DSCF7546
DSCF7550
DSCF7548
ゴム足と絶縁板を取り付け
DSCF7573
DSCF7579
DSCF7576
DSCF7582
ワイヤレスマイクは、2本セットのものです。
DSCF7589
使用テストでは、出力12V リップルは1mV(ほぼ、完全直流)でした。
使用した、電源キット(基板ユニット)は、下記です。
http://akizukidenshi.com/catalog/g/gK-06194/
