プーラー

 ご覧になって役立つ記事が、1つでもあれば幸いです。

2or3ジョー ギアプーラー

耕運機のフライホイール外しに、アマゾンで購入した、
8インチ200mmギアプーラーです。 (¥1,522円)
2本または3本のジョーで、引き抜くことができます。
DSCF4949
このフライホイールは、直径21cmでした。
DSCF4951
DSCF4952
DSCF4953
DSCF4954
DSCF4957
DSCF4958

ベアリングプーラー(シャフトの付け替え)

ポンプの羽根車(インペラー)を抜き取る時に活用しますが、
当初のシャフトでは、抜けないのがあったので、シャフトを
長いのに付け替えました。

DSCF9713
DSCF9765
先端のねじ山を、あと10ミリ程度削ったので、バッチリです。

浅井戸ポンプの羽根車(インペラー)交換

21年半位使っている、ナショナルの浅井戸用ポンプです。
先日点検した時に、補助タンクカバーのパッキンから滲み漏れがあるのと、
羽根車(インペラー)が数カ所折れ曲がっているのを確認していたので、

今日、気温が上がり、暖かかったので、交換することにしました。

実用上は、支障はないのですが、気付いてからは、やはり、交換しないと…
ポンプの外観です。
DSCF2473
DSCF2477
前回点検した時に、パッキンから滲み漏れしていたのが、解消しています。
DSCF2478
接合部の研磨と、増し締めが良かったみたいで、完全に止まっています。
DSCF2479

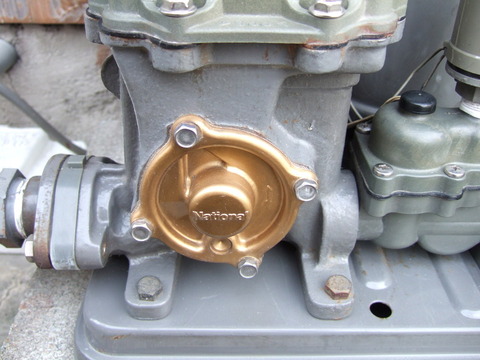

今回は、羽根車だけの交換で良さそうです。
DSCF2482
モーター軸に固着していますので、プーラーで外します。
DSCF2484
専用工具を使えば、簡単に取り外せます。
DSCF2487

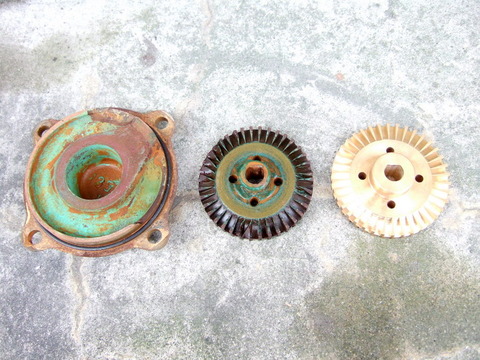

取り外した羽根車と、新品の羽根車。 直径:55ミリ
DSCF2489
DSCF2492

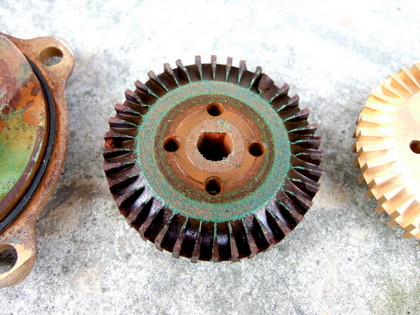

表側は、結構折れ曲がっています。 裏側は1箇所のようです。
DSCF2491DSCF2494

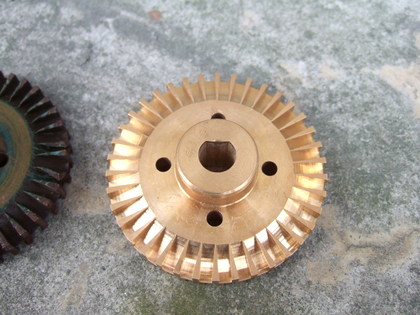

新品も、真鍮製ですが、綺麗な羽根車ですね。
DSCF2495DSCF2499

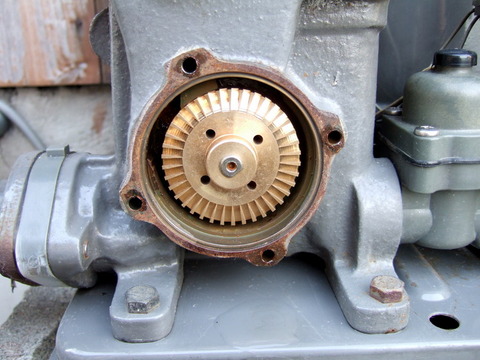

簡単に、スポンと入りました。
DSCF2500
DSCF2502
DSCF2473
羽根車の交換、完了です。  水量も、水圧も以前より、上がりました。

ベアリングプーラーの加工

浅井戸ポンプの羽根車(インペラー)を交換するために、
部品と工具を入手し、加工しました。 交換準備です。

専用工具は、高価なので、ベアリングプーラーを、
削って使うことにしました。

DSCF2394
下側を両方とも、2ミリ程度、グラインダーで削りました。
DSCF2396

元の状態は、このようになっています。
DSCF2398
DSCF2399
このように削ると、羽根車の引掛け溝に、うまく入ります。
DSCF2402
これは、直径が55ミリです。

DSCF2403
DSCF2406
DSCF2409

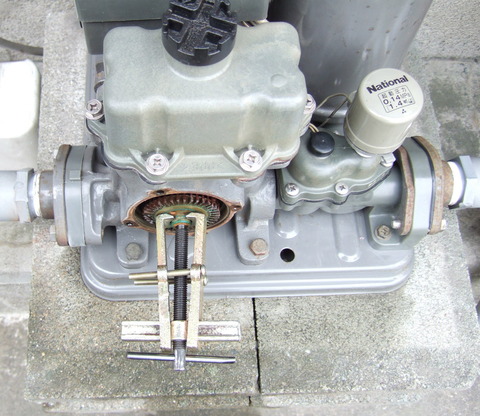

このようにして、モーターの軸から引き抜きます。
