手押しポンプ部品

 ご覧になって役立つ記事が、1つでもあれば幸いです。

手押しポンプの木玉をプラ玉へ取替

手押しポンプのピストンの木玉の皮が、すれたり、縮んだりで、
スカスカするようになっていて、利用頻度も非常に少ない所なので、
今回、プラ玉へ交換することにしました。
DSCF4506
DSCF4511
DSCF4512
DSCF4515DSCF4519
DSCF4520
DSCF4522
汲み上げるピストン運動は、木玉の時より少し重くなりますが、
滑らかでスムーズな動きになりました。

プラ玉(手押しポンプ用)

手押しポンプ用のプラ玉(3.5寸用)です。
レインワールドで購入  ¥7,300円(送料込)
ワンゴムの直径: 下側96ミリ~上側108ミリ 下側プラ玉直径:93ミリ
水を汲み上げる中心穴: 約22ミリ
DSCF4497DSCF4500
DSCF4498
DSCF4499
DSCF4502
DSCF4504

寿命に近い玉下(手押しポンプ)

ボルトとナットが錆びで固着し剥離までしております。
ステンレスのボルトナットを使用すれば、こんなにはならないと思います。
DSCF5808DSCF5821
玉下全体を緩める事が出来なかったので、
玉のほうをヤスリとスクレーパーで、錆を落とし、しっかり磨いてみました。
DSCF5828
ゴムとの擦り合わせが、かなり良くなりましたので、
短時間での落水には、ならないようです。

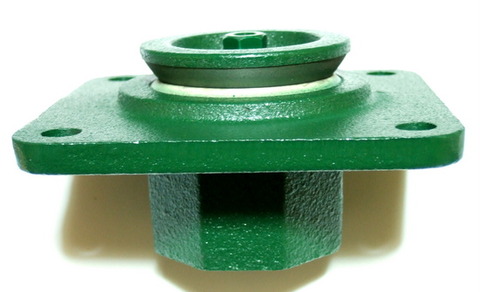

玉下(打込み井戸用)

打込んだパイプから地下水を汲み揚げるための、
開閉弁と手押しポンプ本体の受台にもなる部品です。

砂等が弁に挟まりにくい構造になっていて、
手押しポンプ内の落水防止弁にもなります。

手押しポンプ本体内のピストンにも開閉弁が付いていて、
両方の弁の反作用で、地下水を汲み揚げる事ができます。
DSCF5703
約8ミリ開くように調整されています。
DSCF5702
DSCF5701
DSCF5724
合ゴムも一緒に交換します。
DSCF5711
ボルトは11ミリまでOK
外径:134×134mm  66mm対応のパイプレンチが必要ですね。

部品の入手先は、 レインワールド

手押しポンプ木玉の補修(皮)

昨日張替えた皮は、幅を25mmにして、少し厚かったので(4.2mm)、
やはり、
ポンプのシリンダーに入りませんでした。

今日は、別の合成皮革ベルト(3.8mm)で、幅も22mmにして再度張替えて、
試してみたところ、丁度、ピッタリのサイズでした。
ポンプに装着しても、調子良く水を汲みだす事が出来ました。
DSCF5492
DSCF5494
DSCF5554
耐久性は、弱いかもしれませんが、たまにしか使用しない程度で、
飲用水にしなければ、十分、実用になるレベルで、代用が効きますね。
